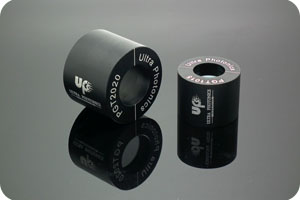

格兰泰勒偏振器

		格兰泰勒棱镜是由两片双折射晶体制成的偏光器件，中间采用空气隙结构。此棱镜的长度与通光孔径的比值小于1.0，使之成为相对较薄的偏光器件。此棱 镜无逃 逸窗口，因此适用于中低功率系统。由不同材料制成的格兰泰勒棱镜，其接收角各不相同。
产品特点：  ●空气隙，适用于小功率激光 ●无逃逸窗，反射光线被吸收  ●接近布儒斯特切割角 ●高偏振度 ●长度短，紧凑

材料:	a-BBO, Calcite or YVO 4
波长范围:	a-BBO: 200～3500 nm, Calcite: 350～2300 nm, YVO 4 : 500～4000 nm
消光比:	Calcite:<5x10-5 ; a-BBO:<5x10-6 ; YVO 4 :<5x10-6
表面质量:	20 / 10
平行度:	<1 arc Min
光束背离:	< 3 arc minutes
波前畸变:	λ /4@633nm
损伤阈值:	>200 MW/cm2
镀膜:	单层 MgF2
支架:	硬铝，氧化发黑



1. a-BBO 格兰泰勒棱镜

型号.	使用波段	消光比	视场角	通光孔径 φa (mm)	外径 φd (mm)	长度 L (mm)
PGT1206	200-270nm	<5x10-6	>6.0°	6.0	15.0	15.0
PGT1208				8.0	25.4	17.0
PGT1210				10.0	25.4	19.0
PGT1212				12.7	25.4	21.0
PGT1215				15.0	30.0	23.0
PGT1306	300-700nm	<5x10-6	>6.0°	6.0	15.0	15.0
PGT1308				8.0	25.4	17.0
PGT1310				10.0	25.4	19.0
PGT1312				12.0	25.4	21.0
PGT1315				15.0	30.0	23.0
PGT1320				20.0	38.0	29.0
PGT1706	700-3000nm	<5x10-6	>6.0°	6.0	15.0	15.0
PGT1708				8.0	25.4	17.0
PGT1710				10.0	25.4	19.0
PGT1712				12.0	25.4	21.0
PGT1715				15.0	30.0	23.0
PGT1720				20.0	38.0	29.0

2. 冰洲石格兰泰勒棱镜



型号.	使用波段	消光比	视场角	通光孔径 φa (mm)	外径 φd (mm)	长度 L (mm)
PGT2006	350-2300nm	<5x10-6	>7.7°	6.0	15.0	15.0
PGT2008				8.0	25.4	17.0
PGT2010				10.0	25.4	19.0
PGT2012				12.7	25.4	21.0
PGT2015				15.0	30.0	23.0
PGT2020				20.0	38.0	29.0

3. Yvo4 格兰泰勒棱镜



型号.	使用波段	消光比	视场角	通光孔径 φa (mm)	外径 φd (mm)	长度 L (mm)
PGT3006	500～4000nm	<5x10-6	＞6.5°	6.0	15.0	12.0
PGT3008				8.0	25.4	12.0
PGT3010				10.0	25.4	17.0
PGT3012				12.7	25.4	19.0
PGT3015				15.0	30.0	20.0
PGT3020				20.0	38.0	25.0
